2 κύματα 3 κύματα 3mm ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών που διαμορφώνει cold-rolled τη μηχανή σπείρα
1.This το είδος μηχανής υιοθετεί το νέο σταθμό για να αυξήσει τη σταθερότητα η μηχανή υιοθετεί τη μετάδοση κιβωτίων ταχυτήτων για να εξασφαλίσει εργασία σταθερότερη προϊόντα που χρησιμοποιούνται σε ποικίλο προστατευτικό κιγκλίδωμα, το προστατευτικό κιγκλίδωμα εθνικών οδών, το φράκτη και άλλα αγροκτήματα ζωικού κεφαλαίου.
2.Equipment λεπτομερείς παράμετροι:
|
Αριθ.
|
|
|
1
|
Κατάλληλο υλικό |
Ελασματοποιημένη εν ψυχρώ σπείρα, καυτή - κυλημένη σπείρα, γαλβανισμένη σπείρα |
|
2
|
Πλάτος της πρώτης ύλης |
480mm |
| 3 |
Σειρές των κυλίνδρων |
15 σειρές |
| 4 |
Συνολική δύναμη
|
Κύρια μηχανή 22kwx2
Υδραυλική δύναμη 4kw σταθμών
|
| 5 |
Πάχος της πρώτης ύλης |
2.53mm |
| 6 |
Ταχύτητα |
10-12m/min |
| 7 |
Διάμετρος του άξονα |
¢116mm |
|
8
|
Τάση |
380V 50Hz 3phases |
| 9 |
Μεγάλο πλαίσιο |
400H χάλυβας |
| 10 |
Μέσο πιάτο |
18mm |
4. Συστατικά και τεχνική προδιαγραφή
Α. υδραυλικό de-coiler με 2 κεφάλια
Ταυτότητα σπειρών: φ 350 ~ 580mm
Πλάτος της σπείρας: 150 χιλ. - 580mm
Υδραυλική δύναμη σταθμών: 4KW
Ανώτατο φορτίο: 5 Τ
Qty: 1PC
Β. ισοπέδωση - σίτιση και υπολογισμός
Χρησιμοποίησε για να καταστήσει το υλικό επίπεδο πρίν ταΐζει στο ρόλο διαμορφώνοντας τη μηχανή.
Κύλινδρος εισόδων και οδηγών: 9 κύλινδροι (επάνω 4, κάτω από 5)
Υλικό Cr12, θερμική επεξεργασία, χρώμιο επιφάνειας που καλύπτεται
Δύναμη μηχανών: 15KW
Πλαίσιο: Χάλυβας 400 Χ

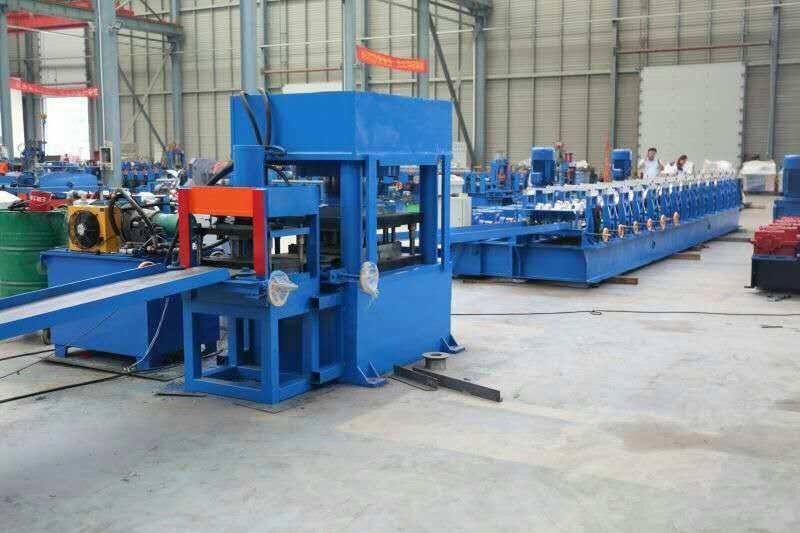

Γ. προ punching και τέμνουσα συσκευή
400T υδραυλικό punching και τέμνουσα συσκευή
Υλικό κοπτών: Cr12
Υδραυλική αντλία εμβόλων
Υδραυλική δύναμη σταθμών: 22KW, γύρω από την πίεση 250T
punching και κοπή 18 τρυπών από κοινού
1 μέση τρύπα διατρήσεων

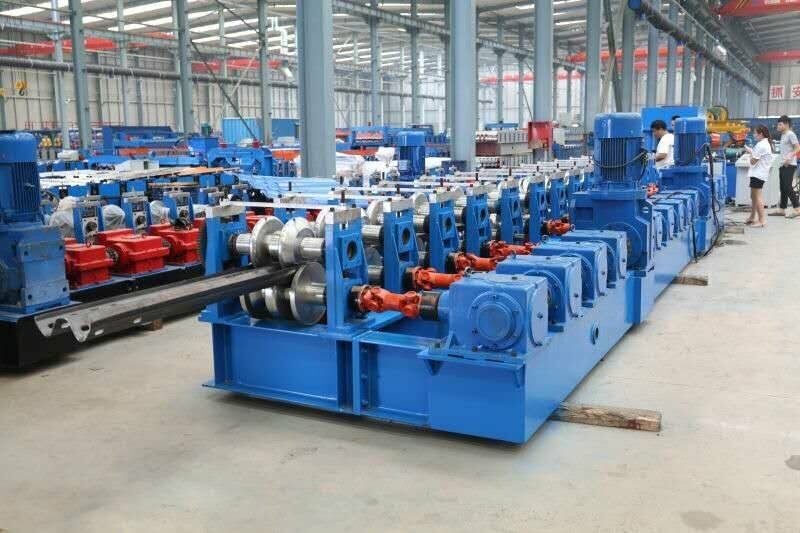

Δ. κύριος ρόλος που διαμορφώνει τη μηχανή
Πλαίσιο: Χάλυβας 400 Χ με την ενωμένη στενά πλατφόρμα σίτισης
Σταθμοί κυλίνδρων: 15 σταθμοί
Υλικό κυλίνδρων: Cr12, θερμική επεξεργασία με το χρώμιο που ντύνεται
Διάμετρος του κύριου άξονα: ø116mm
Υλικό του κύριου άξονα: #45 χάλυβας, θερμική επεξεργασία
οδήγηση παραθύρων εργαλείων 230 τύπων
Κύρια δύναμη μηχανών: 22KW*2
Ισχύς μετατροπέων συχνότητας: 50KW
Ταχύτητα: 10-12m/min
Ε. Γραφείο ελέγχου υπολογιστών
Ελέγξτε το &punching length& κόβοντας μήκος ποσότητας αυτόματα
Τη μηχανή θα σταματήσουν ενώ είναι punching και κοπή
Αυτόματοι μέτρηση μήκους και υπολογισμός ποσότητας (ακρίβεια 3m+/- 2mm)
Τάση: 380V, 3 φάση 50Hz (ή σύμφωνα με το αίτημα του αγοραστή)
Μέγεθος του πίνακα ελέγχου PLC: 600mm (L) x1000mm (Χ) x500mm (W)
Εμπορικό σήμα PLC: DELTA από την Ταϊβάν
Εμπορικό σήμα μετατροπέων συχνότητας: Sanjing από την Κίνα
Εμπορικό σήμα οθόνης αφής: Weinview από την Ταϊβάν
Κωδικοποιητής: ΥΦΑΣΜΑ από την Κίνα.
Φ. πίνακας παραγωγής
Λειτουργία: Υποστήριξη και παραγωγή το προϊόν
Δομή: στάση και ενισχυτικός ρόλος
Μέγεθος: Λ 3m Χ W 0.5m
Qty: 2PCS.
