| όνομα προϊόντων: | Q235 απλή σκίζοντας γραμμή τεμνουσών μηχανών χάλυβα χρώματος χάλυβα άνθρακα 0,2 - 2.0mm | Τέμνον υλικό: | , Που γαλβανίζεται |
|---|---|---|---|
| Υλικό πάχος: | 0,2 χιλ. -3 χιλ. | Ταχύτητα εργασίας: | 8m/min - 30 m/min (μπορεί να προσαρμοστεί) |
| Βάρος σπειρών: | Μπορέστε να προσαρμοστείτε | Σχίσιμο τεμ: | 2 - 30pcs |
| Βάρος μηχανών: | 13000 κλ | Ακρίβεια πλάτους κοπής: | ± 0,01 - ± 0,05 mm |
| Υψηλό φως: | q235 σχισμή της τέμνουσας μηχανής,χάλυβας χρώματος που σκίζει την τέμνουσα μηχανή,0.2mm που σκίζουν τη μηχανή κοπτών |
||

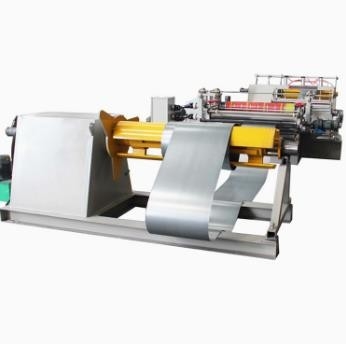

Q235 απλή σκίζοντας γραμμή τεμνουσών μηχανών χάλυβα χρώματος χάλυβα άνθρακα 0,2 - 3.0mm
Η σκίζοντας γραμμή παραγωγής αποτελείται από τρία κύρια μέρη: ένα decoiler, slitter, και ένα rewinder. Δεδομένου ότι το υλικό ταΐζεται μέσω του NIP μεταξύ των δύο κυκλικών τεμνουσών ροδών (μια στην κορυφή και άλλη κατωτέρω), επαν-τυλίγεται στη σχισμή που καλύπτει στο recoiler. Προμηθευτές και τέλος εξοπλισμού - οι χρήστες πρέπει να εργαστούν μαζί για να καθορίσουν τα κατάλληλες συστατικά, το μέγεθος κνημών, την εξάρτηση εργαλείων, την ιπποδύναμη, και την ένταση για το υλικό που κόβεται.
Προδιαγραφές
| Αριθ. | Στοιχείο | Περιγραφή |
| 1 κύρια προδιαγραφή | 1 πρώτη ύλη | Γαλβανισμένος, αργίλιο, χάλυβας χρώματος, Handness 235MPa |
| 2 πάχος πρώτης ύλης | 0,2 χιλ. - 3,0 χιλ. | |
| 3 πλάτος πρώτης ύλης | 600 χιλ. - 1600 χιλ. | |
| 4 εσωτερική διάμετρος ταινιών | φ 480 χιλ. - φ 550 χιλ. | |
| 5 διάμετρος TapeOuter | φ 1600 χιλ. | |
| 6 βάρος σπειρών | 5 τόνοι 7 τόνοι 10 τόνοι | |
| 7 /Slitting αριθ. | Ανώτατα 30 PC | |
| 8 η υψηλότερη σχισμή LineSpeed | 8 m/min - 35 m/min | |
| 9 ελάχιστο τέμνον πλάτος γραμμών | 30 χιλ. | |
| 10 ακρίβεια τέμνοντος πλάτους | ± 0,01 - ± 0,05 χιλ. | |
| 11. Εκτιμημένη λειτουργική τάση | 380 Β, 3 φάση, 60 Hz σύμφωνα με ζητούμενος | |
| 12. Συνολικό βάρος | 14000 κλ | |
| 12. Χώρος εργασίας (L*W) | 20000 mm*6000 χιλ. | |

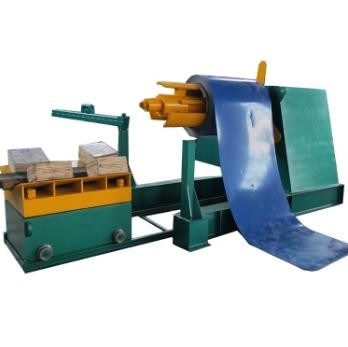

| 2 προδιαγραφή μηχανών Decoiler | 1 εξωτερική διάμετρος ταινιών | Ανώτατο φ 1600 χιλ. |
| 2 πλάτος ταινιών | 600 χιλ. - 1600 χιλ. | |
| 3 εσωτερική διάμετρος ταινιών | φ 480 χιλ. - φ 530 χιλ. | |
| 4 βάρος σπειρών | 5 τόνοι του /7/10 | |
| 5 ανώτατη ταχύτητα εργασίας | 8 m/min - 30 m/min | |
| 6 σφιχτή σειρά ταινιών | φ 480 χιλ. - φ 530 χιλ. | |
| 7 διάμετρος άξονων | φ180 χιλ. | |
| 8 αποτελεσματικό μήκος κυλίνδρων | 1600 χιλ. | |
| 9 δύναμη Moter Drive | 5 KW | |
| 10. Διάμετρος αυτοκινήτων φόρτωσης | φ 700 χιλ. - φ 1500 χιλ. | |
| 11 βάρος αυτοκινήτων φόρτωσης | 5 /7/ 10 τόνοι | |
| 12 ταχύτητα αυτοκινήτων | Περίπου 4 m/min | |

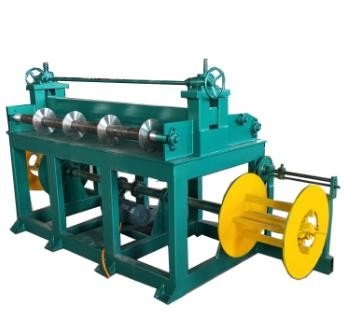

| 4 σχισμή της προδιαγραφής μηχανών | 1 τέμνον πλάτος | Ανώτατο φ 1600 χιλ. |
| 2 κόβοντας πάχος | 0,2 χιλ. - 2,0 χιλ. | |
| 3 διάμετρος άξονων κοπτών | φ180 χιλ. | |
| 4 υλικό άξονων κοπτών | Χρώμιο 40 | |
| 5.Cutter μέγεθος | 200 mm*300 mm*15 χιλ. | |
| 6 υλικό κοπτών | Cr12MoV | |
| 7 μέγεθος πλήκτρων διαστήματος κοπτών | 180 mm*240 mm*15 χιλ. | |
| 8 Drive Moter | 15 KW | |
| 9 κόβοντας αριθ. | 2-30 PC | |
| 10 κόπτης αριθ. | Ανώτατα 32 PC | |
| 5 πλανίζοντας μηχανή | 1 διάμετρος άξονων | φ 130 χιλ. |
| 2 άξονας αριθ. | Επάνω σε 2 σειρές, κάτω από 3 σειρές | |
| 3 μέσο πάχος πιάτων | 40 χιλ. | |
| 4 Applicator προστασίας διάμετρος | φ 130 χιλ. | |
| 5 πλάτος ταινιών | 1600 χιλ. | |
| 6 πίνακας έντασης | 1 άξονας διαχωρισμού | 3 PC, 1 άξονας πίεσης PC |
| 2 κύλινδρος αέρα | 3 PC | |
| 7 προδιαγραφή Recoiler | 1 εξωτερική διάμετρος ταινιών | Ανώτατο φ 1600 χιλ. |
| 2 πλάτος ταινιών | 600 χιλ. - 1600 χιλ. | |
| 3 εσωτερική διάμετρος ταινιών | φ 480 χιλ. - φ 530 χιλ. | |
| 4 βάρος σπειρών | 5 - 10 τόνοι | |
| 5 ανώτατη ταχύτητα εργασίας | 8 m/min - 30 m/min | |
| 6 σφιχτή σειρά ταινιών | φ 485 χιλ. - φ 530 χιλ. | |
| 7 διάμετρος άξονων | φ 180 χιλ. | |
| 8 αποτελεσματικό μήκος κυλίνδρων | 1750 χιλ. | |
| 9 δύναμη Moter Drive | 30 KW | |
| 8 προδιαγραφή Recoiler | 10 φορτώνοντας διάμετρος αυτοκινήτων | φ 1000 χιλ. - φ 1750 χιλ. |
| 11 βάρος αυτοκινήτων φόρτωσης | Ανώτατοι 10 τόνοι | |
| 12 ταχύτητα αυτοκινήτων | Περίπου 4 m/min | |
| 9 ηλεκτρικό σύστημα ελέγχου | 2 σύνολα. Το σύστημα ελέγχου υπολογιστών είναι PLC Siemens. | |
| 10 άκρη που συλλέγει τη μηχανή | 1 Drive Moter | 3 KW |
| 2 συλλογή του υλικού πλάτους | Ανώτατα 20 χιλ. | |
| 3 διπλό πλάτος ακρών | 400 χιλ. | |
Πλεονέκτημα
Σκίζοντας τις γραμμές διατηρήστε την υψηλή ακρίβεια επιτρέποντας τις στιγμιαίες αλλαγές. Με μεγάλους coilers και το ολικό έλεγχο των μηχανημάτων, που χρησιμοποιούν την πιό πρόσφατη τεχνολογία για τον ποιοτικό έλεγχο και την αυτοματοποίηση, παραδίδουμε τις γραμμές παραγωγής εγκαίρως και στον προϋπολογισμό!
