| Ονομασία προϊόντος: | Χάλυβας χρώματος που σκίζει τη γραμμή τεμνουσών μηχανών 0,2 - 3.0mm με την ταχύτητα 20-30m/Min εργασ | Υλικό κοπής: | , Που γαλβανίζεται |
|---|---|---|---|
| πάχος υλικού: | 0,2 χιλ. -3 χιλ. | Ταχύτητα εργασίας: | 8m/min - 30 m/min (μπορεί να προσαρμοστεί) |
| Βάρος πηνίου: | Μπορεί να προσαρμοστεί | Σχίσιμο τεμ: | 2 - 30pcs |
| Βάρος μηχανής: | 13000 κλ | Ακρίβεια πλάτους κοπής: | ± 0,01 - ± 0,05 mm |
| Υψηλό φως: | Μηχάνημα κοπής σερπαντίνας φύλλων 20m/min,μηχανή κοπής σερπαντίνας φύλλων 30m/min,μηχανή κοπής κοπής σε πάχος 3 |
||
Σειρά μηχανής κοπής έγχρωμου χάλυβα 0,2 - 3,0 mm με ταχύτητα εργασίας 20-30 m/min

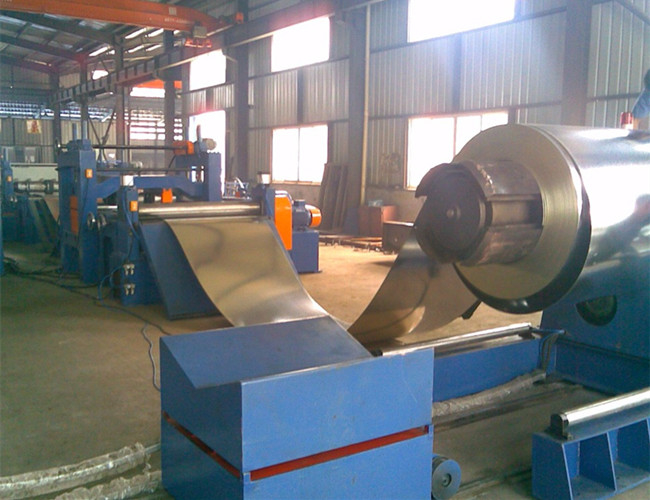

Μια γραμμή παραγωγής σχισμής αποτελείται από τρία κύρια εξαρτήματα: έναν αποσπώμενο, έναν σχιστήρα και έναν αναποδογυριστή.Το υλικό τυλίγεται ξανά στο κάλυμμα της σχισμής της ανάκρουσης καθώς περνά μέσα από τη λαβή μεταξύ των δύο κυκλικών τροχών κοπής (ένας πάνω και ένας κάτω).Για να καθοριστούν τα κατάλληλα εξαρτήματα, το μέγεθος του στελέχους, το κιτ εργαλείων, η ιπποδύναμη και η τάση για το υλικό που πρόκειται να κοπεί, οι προμηθευτές εξοπλισμού και οι τελικοί χρήστες πρέπει να συνεργαστούν.
Προδιαγραφές
| Οχι. | Είδος | Περιγραφή |
| 1 Κύρια προδιαγραφή | 1 Πρώτη ύλη | Γαλβανισμένο, Αλουμίνιο, Έγχρωμο χάλυβα, Χειρότητα 235MPa |
| 2 Πάχος πρώτης ύλης | 0,2 mm - 3,0 mm | |
| 3 Πλάτος πρώτης ύλης | 600 mm - 1600 mm | |
| 4 Ταινία Εσωτερική Διάμετρος | φ480 mm -φ550 χλστ | |
| 5 TapeOuter Diameter | φ1600 χλστ | |
| 6 Βάρος πηνίου | 5 τόνοι 7 τόνοι 10 τόνοι | |
| 7 /Slitting No. | Μέγιστο 30 τεμ | |
| 8 Η υψηλότερη ταχύτητα κοπής | 8 m/min - 35 m/min | |
| 9 Ελάχιστο πλάτος γραμμής κοπής | 30 χλστ | |
| 10Ακρίβεια πλάτους κοπής | ± 0,01 - ± 0,05 mm | |
| 11. Ονομαστική Λειτουργική Τάση | 380 V, 3 φάση, 60 Hz όπως ζητήθηκε | |
| 12. Συνολικό Βάρος | 14000 KG | |
| 12. Χώρος εργασίας (Μ*Π) | 20000 mm*6000 mm | |

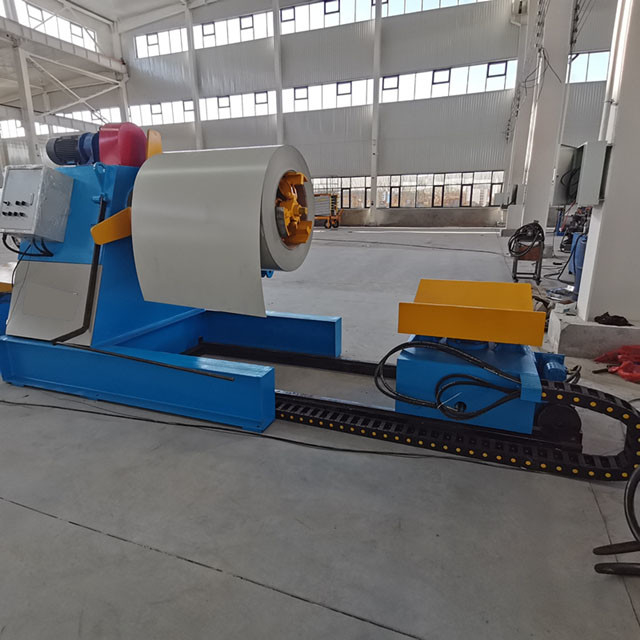

| 2 Προδιαγραφές μηχανήματος Decoiler | 1 Εξωτερική Διάμετρος Ταινίας | Μέγιστηφ1600 χλστ |
| 2 Πλάτος ταινίας | 600 mm - 1600 mm | |
| 3 Ταινία Εσωτερική Διάμετρος | φ480 mm -φ530 χλστ | |
| 4 Βάρος πηνίου | 5 /7/10 τόνοι | |
| 5 Μέγιστη ταχύτητα εργασίας | 8 m/min - 30 m/min | |
| 6 Σφιχτό εύρος ταινίας | φ480 mm -φ530 χλστ | |
| 7 Διάμετρος άξονα | φ180 mm | |
| 8 Αποτελεσματικό μήκος κυλίνδρων | 1600 χλστ | |
| 9 Drive Moter Power | 5 KW | |
| 10. Διάμετρος αυτοκινήτου φόρτωσης | φ 700 mm - φ 1500 mm | |
| 11 Φόρτωση βάρους αυτοκινήτου | 5 /7/ 10 τόνοι | |
| 12 Ταχύτητα αυτοκινήτου | Περίπου 4 m/min | |
| 4 Προδιαγραφές κοπτικών μηχανών | 1 Πλάτος κοπής | Μέγιστηφ1600 χλστ |
| 2 Πάχος κοπής | 0,2 mm - 2,0 mm | |
| 3 Διάμετρος άξονα κοπής | φ180 χλστ | |
| 4 Υλικό άξονα κοπής | Κρ 40 | |
| 5.Μέγεθος Κόφτη | 200 mm*300 mm*15 mm | |
| 6 Υλικό κοπής | Cr12MoV | |
| 7 Μέγεθος διαχωριστή κοπής | 180 mm*240 mm*15 mm | |
| 8 Drive Moter | 15 kw | |
| 9 Κοπή Αρ. | 2-30 τεμ | |
| 10 Κόφτης Αρ. | Μέγιστο 32 τεμ | |
| 5 Μηχάνημα πλανίσματος | 1 Διάμετρος άξονα | φ130 χλστ |
| 2 Άξονας Αρ. | Πάνω 2 σειρές, κάτω 3 σειρές | |
| 3 Μεσαίου Πάχους Πλάκας | 40 χλστ | |
| 4 Διάμετρος Εφαρμοστής Επιστρώματος | φ 130 χλστ | |
| 5 Πλάτος ταινίας | 1600 χλστ | |
| 6 Πίνακας τάσης | 1 Άξονας διαχωρισμού | 3 τεμ., 1 τεμ. άξονας πίεσης |
| 2 κύλινδρος αέρα | 3 τεμ | |
| 7 Προδιαγραφές Recoiler | 1 Εξωτερική Διάμετρος Ταινίας | Μέγιστηφ1600 χλστ |
| 2 Πλάτος ταινίας | 600 mm - 1600 mm | |
| 3 Ταινία Εσωτερική Διάμετρος | φ480 mm -φ530 χλστ | |
| 4 Βάρος πηνίου | 5-10 τόνοι | |
| 5 Μέγιστη ταχύτητα εργασίας | 8 m/min - 30 m/min | |
| 6 Σφιχτό εύρος ταινίας | φ485 mm -φ530 χλστ | |
| 7 Διάμετρος άξονα | φ180 χλστ | |
| 8 Αποτελεσματικό μήκος κυλίνδρων | 1750 χλστ | |
| 9 Drive Moter Power | 30 kw | |
| 8 Προδιαγραφές Recoiler | 10 Διάμετρος αυτοκινήτου φόρτωσης | φ 1000 mm - φ 1750 mm |
| 11 Φόρτωση βάρους αυτοκινήτου | Μέγιστο 10 τόνοι | |
| 12 Ταχύτητα αυτοκινήτου | Περίπου 4 m/min | |
| 9 Σύστημα Ηλεκτρικού Ελέγχου | 2 σετ.Το σύστημα ελέγχου υπολογιστή είναι η Siemens PLC. | |
| 10 Συλλεκτική Μηχανή Edge | 1 Drive Moter | 3 kw |
| 2 Συλλογή πλάτους υλικού | Μέγιστο 20 χλστ | |
| 3 Διπλό πλάτος άκρων | 400 χλστ | |
Πλεονέκτημα
Οι γραμμές κοπής διατηρούν υψηλή ακρίβεια ενώ επιτρέπουν στιγμιαίες αλλαγές.Τα μεγάλα μας κουλούρες και ο πλήρης έλεγχος των μηχανημάτων μας επιτρέπουν να παραδίδουμε γραμμές παραγωγής έγκαιρα και εντός του προϋπολογισμού με την τελευταία λέξη της τεχνολογίας για ποιοτικό έλεγχο και αυτοματισμό.
