Απλή γραμμή κοπής μικρού σχιστήρα υψηλής ταχύτητας με υδραυλικό ξετυλίκτη και επανατυλίκτη
The mini slitter line can become an ideal support if the product includes a great variety of coils with reduced widths in which it is certainly not economical to use a large line for cutting coils under 300 mm and especially when very reduced spaces are necessary because of the product type.
Επιπλέον, η μίνι γραμμή επιτρέπει την επίτευξη σημαντικών ταχυτήτων, μέχρι 500 m/min.πάχος υλικού από 0.2 έως 3,2 mm, και αυτόματη αποσύνδεση με σύρση ή με βρόχο.
Συνιστάται για την παραγωγή στενών κυλίνδρων, αλλά ειδικά για ταχεία γραμμή σε μικρούς χώρους και είναι ιδιαίτερα κατάλληλη για ορείχαλκο, χαλκό, αλουμίνιο, χαλκό χαλκού και στρώσεις χάλυβα, αλλά και για ψυχρή έλαση,Ζυγισμένα και προβαμμένα υλικά και ανοξείδωτο χάλυβα.
Βασικές τεχνικές προδιαγραφές
| - Όχι, όχι, όχι. |
Άρθρο |
Περιγραφή |
| 1 Κύρια προδιαγραφές |
1 Πρωτεύουσα ύλη |
Ζυγισμένο, Αλουμίνιο, Χρωματιστό χάλυβα, Δυνατότητα 235MPa - 485MPa |
| 2 Μέγεθος πρώτης ύλης |
0.3 mm - 3,0 mm |
| 3 πλάτος πρώτης ύλης |
600 mm - 1600 mm |
| 4 Εσωτερική διάμετρος ταινίας |
φ480 mm -φ530 χιλιοστά |
| 5 ΤαινίαΕξωτερική διάμετρος |
φ1600 χιλιοστά |
| 6 Βάρος της τροχιάς |
5 τόνοι - 10 τόνοι |
| 7 /Διαχωρισμός αριθ. |
Μέγιστο 30 τεμάχια |
| 8 Η υψηλότερη ταχύτητα κοπής γραμμής |
8 m/min - 30 m/min |
| 9 Ελάχιστο πλάτος γραμμής κοπής |
35 χιλιοστά |
| 10Ακριβότητα πλάτους κοπής |
± 0,01 - ± 0,05 mm |
| 11Ονομαστική λειτουργική τάση |
240 V, 3 φάσεις, 60 Hz |
| 12Συνολικό βάρος |
13000 KG |
| 12Εργασιακός χώρος |
20000 mm*6000 mm |

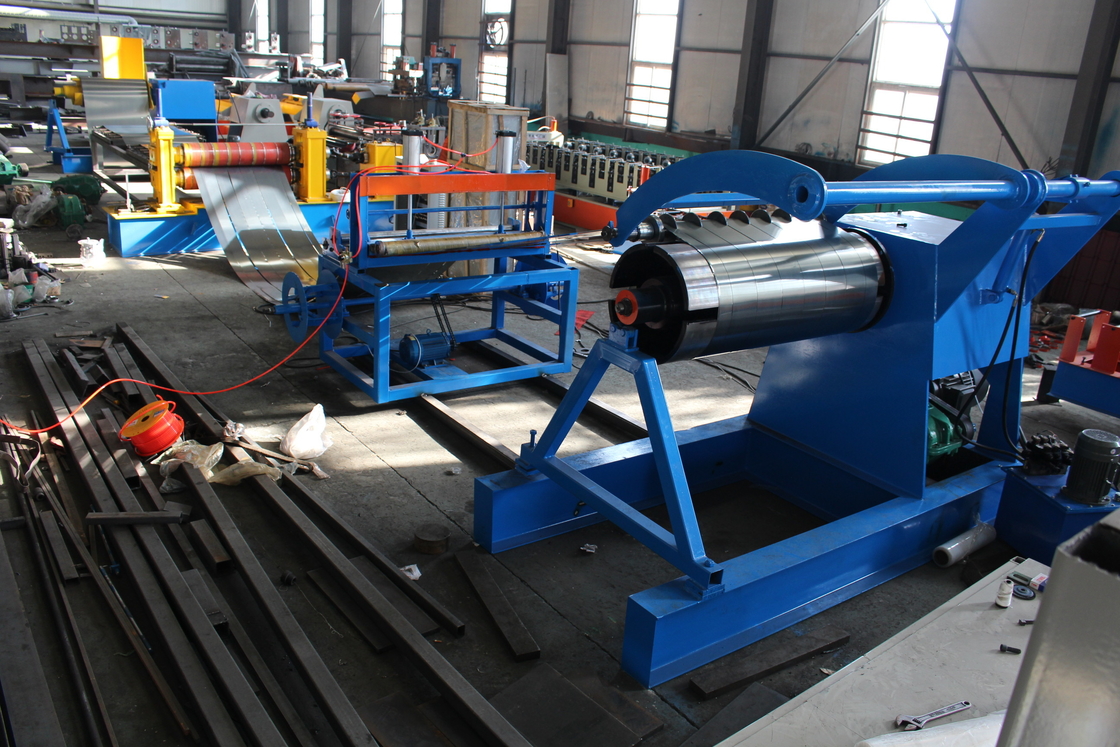

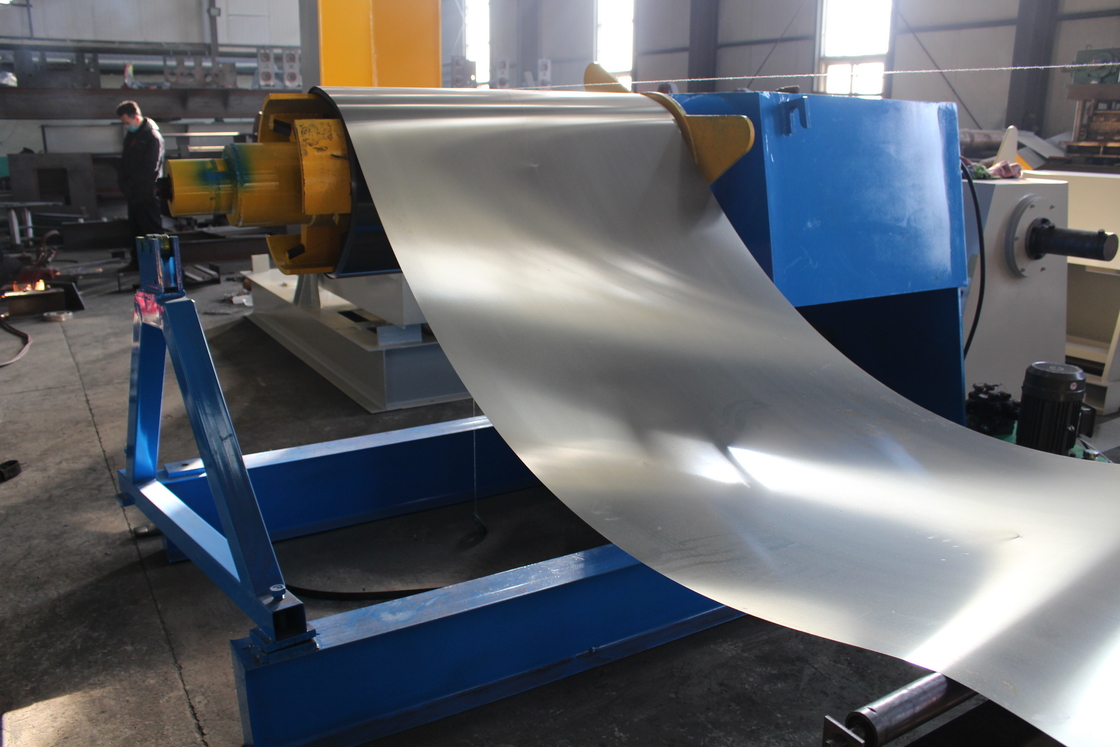

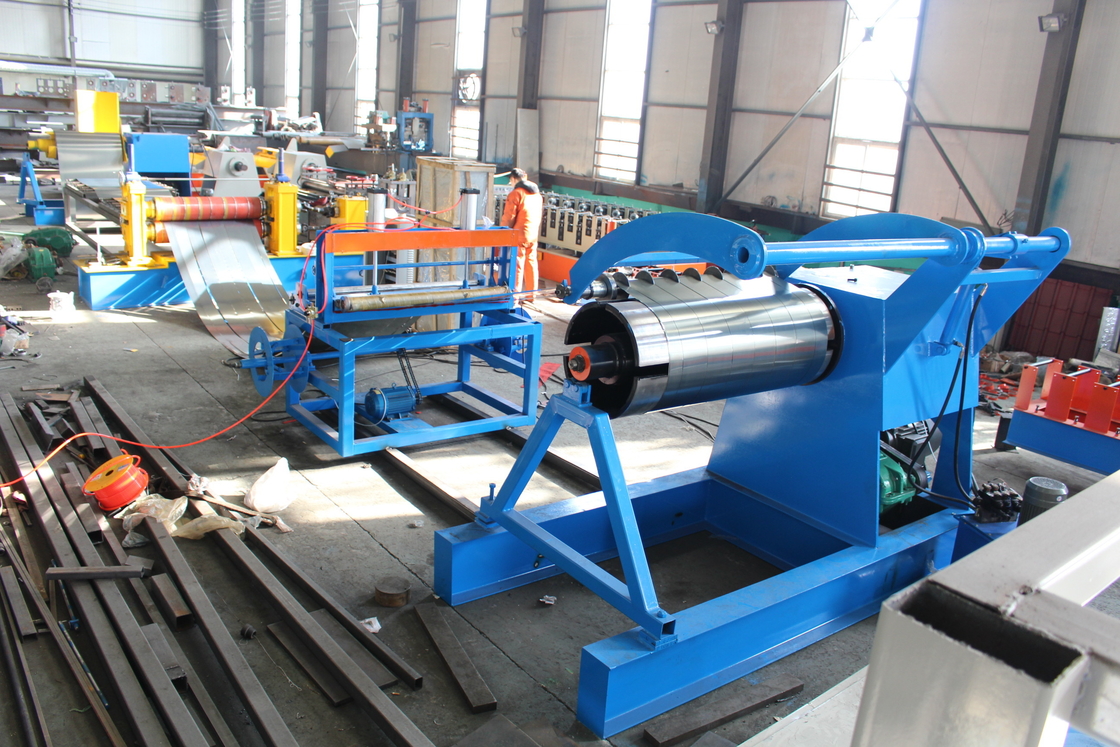

| 2 Προδιαγραφές μηχανής αποσύνδεσης |
1 Εξωτερική διάμετρος ταινίας |
Μαξφ1600 χιλιοστά |
| 2 πλάτος της ταινίας |
600 mm - 1600 mm |
| 3 Εσωτερική διάμετρος ταινίας |
φ480 mm -φ530 χιλιοστά |
| 4 Βάρος της τροχιάς |
5 τόνοι - 10 τόνοι |
| 5 Max ταχύτητα λειτουργίας |
8 m/min - 30 m/min |
| 6 Τεχνή ταινία στενού εύρους |
φ480 mm -φ530 χιλιοστά |
| 7 Διαμέτρου άξονα |
φ180 χιλιοστά |
| 3Προδιαγραφές μηχανής αποσύνδεσης |
8 Πραγματικό μήκος κυλίνδρου |
1600 χιλιοστά |
| 9 Δύναμη κινητήρα |
5.5 KW |
| 10. Διαμέτρου φορτώματος αυτοκινήτου |
φ 700 mm - φ 1500 mm |
| 11 Βάρος του φορτωτικού οχήματος |
5 τόνοι - 10 τόνοι |
| 12 Ταχύτητα αυτοκινήτου |
Περίπου 4 m/min |

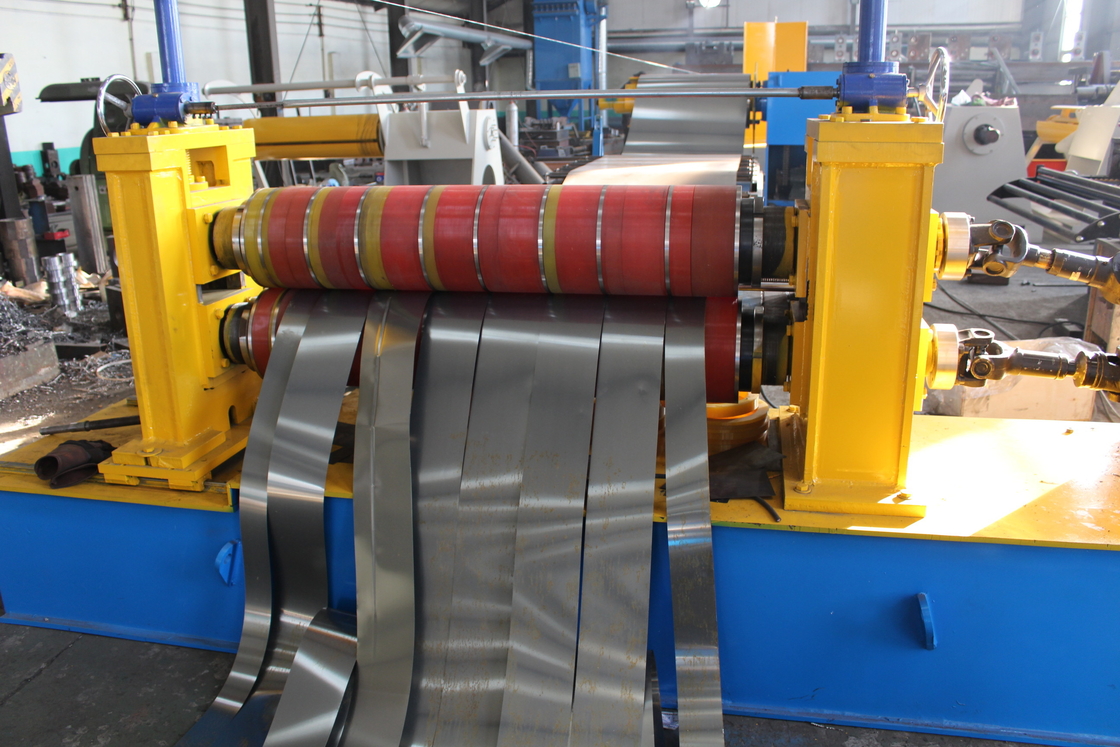

| 4 Προδιαγραφές μηχανής κοπής |
1 πλάτος κοπής |
Μαξφ1600 χιλιοστά |
| 2 Μείωση πάχους |
00,3 mm - 2,0 mm |
| Διάμετρος άξονα κοπής 3 |
φ180 mm |
| 4 Υλικό άξονα κοπής |
Cr 40 |
| 5.Μέγεθος του κοπτήρα |
200 mm*300 mm*15 mm |
| 6 Υλικό κοπής |
Cr12MoV |
| 7 Μέγεθος διαχωριστή |
180 mm*240 mm*15 mm |
| 8 Μηχανή κίνησης |
15 kw |
| 9 Κόψιμο αριθ. |
2 έως 30 τεμάχια |
| 10 Αριθμός κόπτη. |
Μέγιστο 32 τεμάχια |
| 5 Μηχανή επιφάνειας |
1 Διαμέτρου άξονα |
φ130 χιλιοστά |
| Αριθ. 2 άξονας |
Πάνω 2 σειρές, κάτω 3 σειρές. |
| 3 Μέσο πάχος πλάκας |
40 χιλιοστά |
| Διάμετρος του εφοδιαστικού υλικού |
φ 130 mm |
| 5 πλάτος ταινίας |
1600 χιλιοστά |
| 6 Πίνακας τάσης |
1 Άξονας διαχωρισμού |
3 τεμάχια, 1 τεμάχιο άξονα πίεσης |
| 2 Κύλινδρο αέρα |
3 τεμάχια |

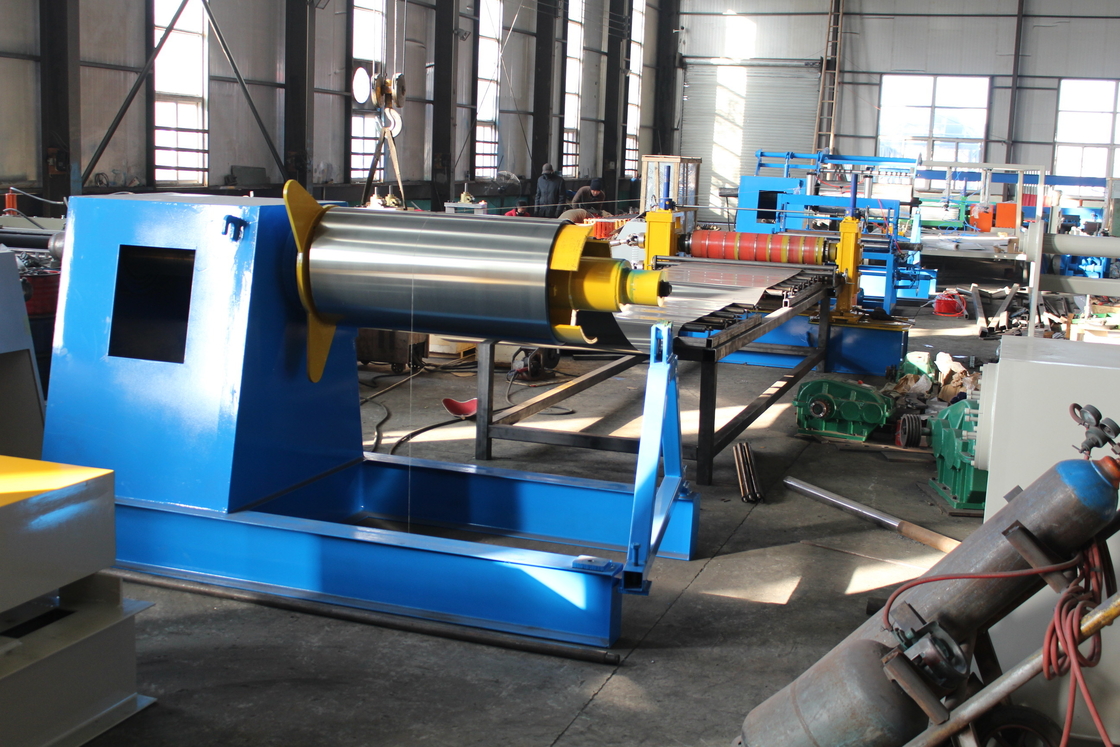

| 7 Προδιαγραφές του ανακυκλωτή |
1 Εξωτερική διάμετρος ταινίας |
Μαξφ1600 χιλιοστά |
| 2 πλάτος της ταινίας |
600 mm - 1600 mm |
| 3 Εσωτερική διάμετρος ταινίας |
φ480 mm -φ530 χιλιοστά |
| 4 Βάρος της τροχιάς |
5 - 10 τόνους |
| 5 Max ταχύτητα λειτουργίας |
8 m/min - 30 m/min |
| 6 Τεχνή ταινία στενού εύρους |
φ485 mm -φ530 χιλιοστά |
| 7 Διαμέτρου άξονα |
φ180 χιλιοστά |
| 8 Πραγματικό μήκος κυλίνδρου |
1750 mm |
| 9 Δύναμη κινητήρα |
30 kw |
| 8 Προδιαγραφές επανακυκλωτή |
10 Διαμέτρου φορτωτικού οχήματος |
φ 1000 mm - φ 1750 mm |
| 11 Βάρος του φορτωτικού οχήματος |
Μέγιστο 10 τόνους |
| 12 Ταχύτητα αυτοκινήτου |
Περίπου 4 m/min |
| 9 Ηλεκτρικό σύστημα ελέγχου |
Το σύστημα ελέγχου υπολογιστή είναι το PLC της Siemens. |
| 10 Μηχανή συλλογής άκρων |
1 Μηχανή κίνησης |
3 kw |
| 2 Συλλέγουμε πλάτος υλικού |
Μέγιστο 20 mm |
| 3 Διπλό πλάτος άκρου |
400 χιλιοστά |
Εγγύηση
1Η εγγύηση για τις δυσλειτουργίες που οφείλονται σε ελαττώματα κατασκευής για 1 έτος από την ημερομηνία αγοράς, εκτός από τα ηλεκτρικά εξαρτήματα.
2Οι επισκευές δεν θα γίνουν ούτε κατά τη διάρκεια της περιόδου εγγύησης στις ακόλουθες περιπτώσεις:
- Η ζημιά οφείλεται σε φυσική καταστροφή
- Παρεμβολή οφείλεται σε σφάλμα χρήστη
- Η δυσλειτουργία οφείλεται σε τροποποιήσεις
- Η δυσλειτουργία οφείλεται σε περαιτέρω μετακίνηση ή μεταφορά μετά την εγκατάσταση
Όροι πληρωμής
40% προκαταβολή ως προκαταβολή
Το 60% καταβάλλεται πριν από την επεξεργασία της αποστολής
Παράδοση
FOB: Λιμάνι Tianjin Xingang
Χρόνος παράδοσης: 60 εργάσιμες ημέρες μετά την παραλαβή της προκαταβολής.
