Υψηλή ποιότητα υλικού C89 Ελαφρύ Χάλυβα Φρέμας Κτίριο Roll Forming Machine

• Μέγεθος κύριας μηχανής διαμόρφωσης ρολού: 4000×800×1200mm
• Βάρος κύριας μηχανής διαμόρφωσης ρολού: περίπου 3000KGS
• Ισχύς κύριου σερβοκινητήρα: 7.5KW με λειτουργία αυτο-ασφάλισης
• Ισχύς υδραυλικού κινητήρα: 5.5KW
• Τάση: 380V/50HZ/3PH
• Βήματα διαμόρφωσης: 12 βήματα (8 κύριοι σταθμοί κυλίνδρων, 4 σταθμοί φινιρίσματος κυλίνδρων)
• Ταχύτητα διαμόρφωσης: περίπου 30m/min (εξαρτάται από την ποσότητα διάτρησης και το μήκος κοπής)
• Δυνατότητα εργασίας: 5~8 τόνοι/8 ώρες (μπορεί να λειτουργήσει 24 ώρες)
• Υλικό κυλίνδρου: εισαγόμενος χάλυβας DC53, μηχανική κατεργασία CNC, θερμική επεξεργασία HRC58-62°, λεπτό λείανση
• Υλικό κύριου άξονα: 40Cr χάλυβας σκλήρυνσης και λεπτό λείανση
• Γρανάζι: #45 χάλυβας υψηλής συχνότητας σβέσης
• Σύστημα αποκοπής: υδραυλική συσκευή κοπής
• Υλικό λεπίδας: εισαγόμενος χάλυβας βολφραμίου με επεξεργασία σβέσης 60-62°C
• Ανοχή για κοπή και διάτρηση: ±0.5mm
• Ανοχή για διαμόρφωση: ±0.75mm
• Σύστημα ελέγχου: οθόνη αφής 19" και ένα κύριο κουτί ελέγχου
• Κύρια ηλεκτρονικά εξαρτήματα μάρκας: Mitsubishi PLC από την Ιαπωνία, Schneider Relay από τη Γαλλία, Omron Encoder από την Ιαπωνία, INVT Servo Motor από την Κίνα
• Υλικό για το πλαίσιο της μηχανής: λεπτός συγκολλημένος δομικός χάλυβας
• Χρώμα βαφής: Γκρι & Μπλε

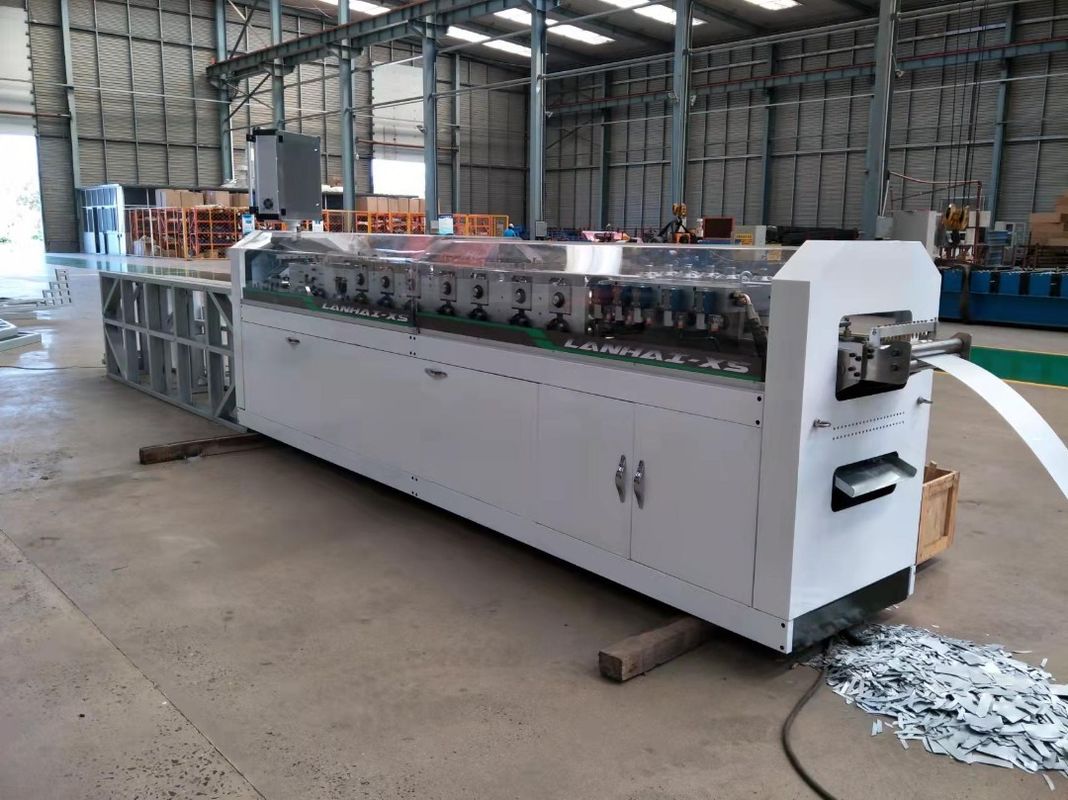

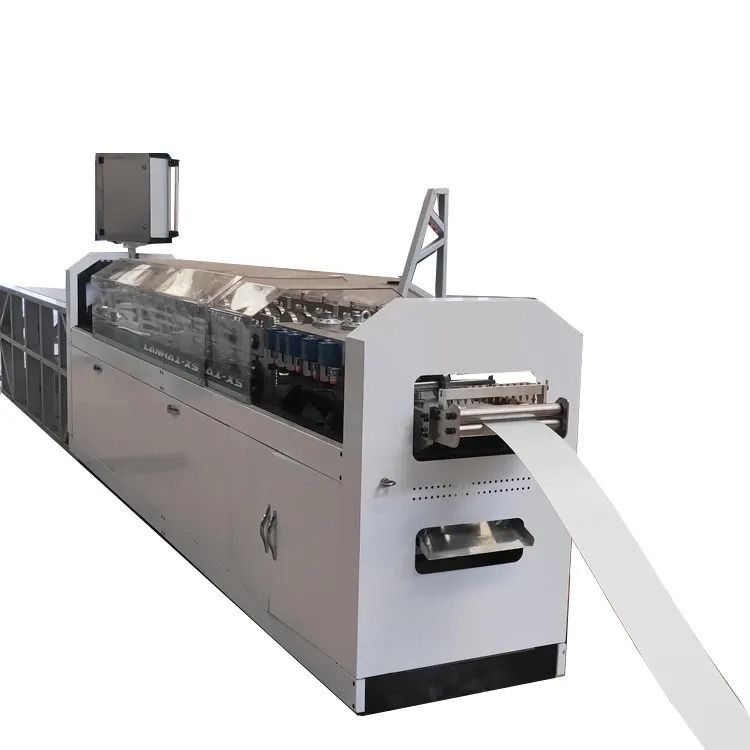

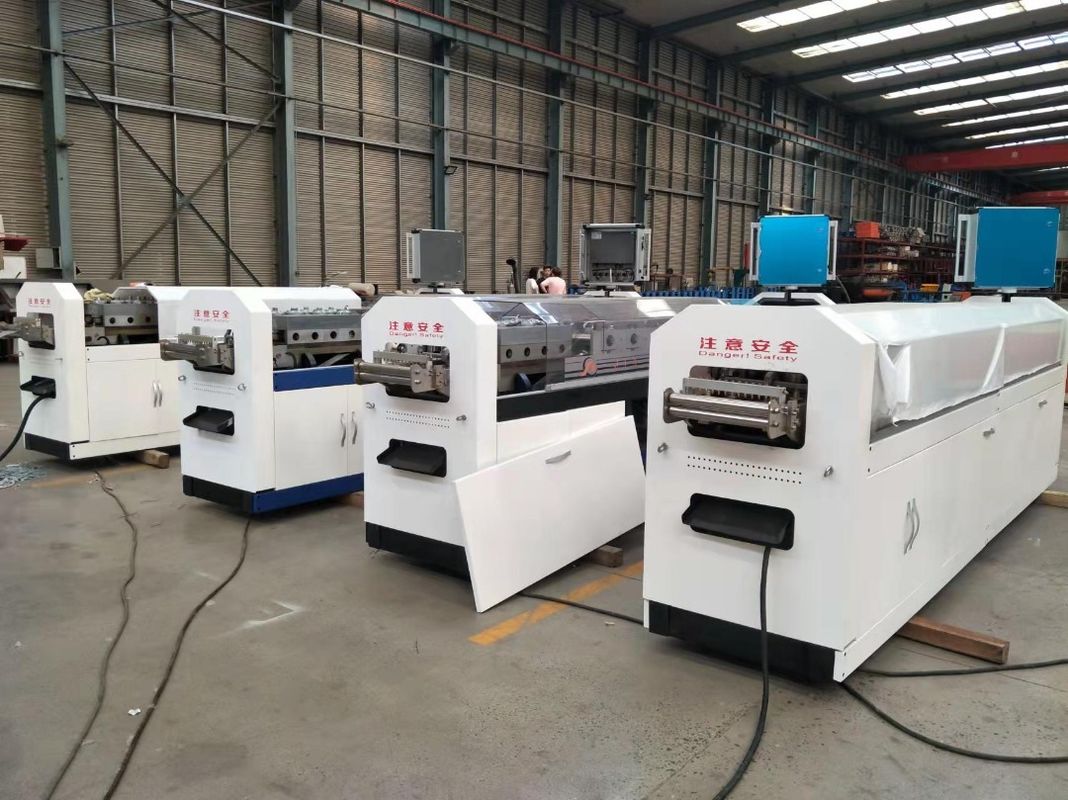

• Κύρια Μηχανή Διαμόρφωσης Ρολού
• 3 Τόνοι Χειροκίνητος Αποσυγκροτητής
  • Λειτουργία: φέρει χαλύβδινο πηνίο, περιστρέφει χαλύβδινο πηνίο; με συσκευή μικρο-φρεναρίσματος για την αποφυγή αδράνειας από την κίνηση προς τα εμπρός κατά την έκτακτη διακοπή
  • Μέθοδος οδήγησης: τράβηγμα από τη μηχανή διαμόρφωσης ρολού
  • Μέγιστο βάρος φόρτωσης: 3 τόνοι
  • Εσωτερική διάμετρος: Φ430-590mm
  • Εξωτερική διάμετρος: ≤Φ1300mm
• Σύστημα οδήγησης και υδραυλικού συστήματος
• Λογισμικό ελέγχου εξοπλισμού
• Λογισμικό προϊόντος: 1 σετ
• Αυτόματη συσκευή διάτρησης (Οπή σέρβις, Οπή dimple, Κοπή χειλιού, Εγκοπή ιστού, Εγκοπή χειλιού, Οπή μπουλονιού, Αυλάκι συρρίκνωσης)
• Υδραυλική συσκευή κοπής μετά την κοπή (υλικό: SKD-11)
• Αυτόματη συσκευή εκτύπωσης: εκτύπωση σε δύο πλευρές συμμετρικά
• Τραπέζι Run Out: 4 μέτρα

Το Vertex BD είναι το κορυφαίο σύστημα λογισμικού για χάλυβα ψυχρής μορφοποίησης. Η Vertex παρέχει ολοκληρωμένες λύσεις αρχιτεκτονικού σχεδιασμού και διαχείρισης πληροφοριών προϊόντων για εμπορικό και οικιστικό σχεδιασμό και κατασκευή κτιρίων. Το Vertex BD βασίζεται σε μια ευέλικτη πλατφόρμα για την ανταπόκριση στις μεταβαλλόμενες ανάγκες των βιομηχανιών πλαισίων και κατασκευής.

• Οι δομές πλαισίων για τοίχους, δάπεδα και στέγες δημιουργούνται αυτόματα για να εξοικονομήσετε χρόνο σχεδιασμού
• Η πραγματική 3D μοντελοποίηση εξασφαλίζει 100% ακρίβεια και μειώνει τα ελαττώματα σχεδιασμού
• Δημιουργήστε αυτόματα σχέδια αρχιτεκτονικής πλαισίων και σχέδια ανύψωσης κτιρίων
• Δημιουργήστε ακριβείς πίνακες κενών προφίλ και καταλόγους υλικών για την ακριβή εκτίμηση των αντικειμένων
• Διάφορα αρχεία εξόδου CNC μπορούν να δημιουργηθούν για την κάλυψη των αναγκών παραγωγής
• Η ισχυρή και ευέλικτη πλατφόρμα σχεδιασμού μπορεί να προσαρμόσει τη βιβλιοθήκη προφίλ και τους κανόνες δημιουργίας πλαισίων σύμφωνα με τις ανάγκες των πελατών
• Συμβατό με άλλο λογισμικό BIM μέσω ισχυρών εργαλείων εισαγωγής και εξαγωγής IFC
• Η λειτουργία ανάλυσης μηχανικής Vertex μπορεί να χρησιμοποιηθεί για δομικούς υπολογισμούς
